- Система охлаждения диодного лазера обеспечивает стабильную мощность излучения и защищает диоды от тепловой деградации.
- Существует три типа охлаждения: воздушное (радиаторное), на элементах Пельтье и фреоновое (компрессорное).
- Принцип работы любой системы — отвод тепла от полупроводниковых кристаллов лазера через теплообменник и хладагент.
- Неправильное охлаждение (слишком сильное) приводит к выпадению конденсата внутри лазерного блока и короткому замыканию.
- Регулярная чистка фильтров и контроль уровня жидкости продлевают срок службы системы на годы.
- Для профессионального использования необходима компрессорная система охлаждения с точным поддержанием температуры.
Почему диодный лазер требует обязательного охлаждения
Любой диодный лазер работает на полупроводниковых структурах, которые при прохождении тока выделяют значительное количество тепла. Если это тепло не отводить, происходит так называемый тепловой пробой лазерного перехода: эффективность генерации падает, длина волны «плывёт», а ресурс диодов сокращается с тысяч часов до десятков минут. Именно поэтому система охлаждения является не вспомогательным узлом, а критическим компонентом, без которого аппарат не может эксплуатироваться.
Кроме защиты внутренних компонентов, охлаждение необходимо для безопасности клиента. При эпиляции или удалении сосудов лазерного излучения температура в зоне обработки быстро поднимается до 60–70°C. Контактное охлаждение через сапфировое окно манипулы снижает температуру кожи до комфортных 5–10°C, предотвращая ожоги и делая процедуру безболезненной. Таким образом, система решает сразу две инженерные задачи: защиту аппарата и защиту человека.
Основные виды систем охлаждения
Рынок предлагает несколько типов систем охлаждения, которые отличаются сложностью, стоимостью и эффективностью. Рассмотрим их подробно.
Радиаторное охлаждение
Внутри корпуса установлены массивные радиаторы и мощные вентиляторы. Охлаждение происходит за счёт обдува. Это самый бюджетный вариант, но он не способен опустить температуру воды ниже комнатной.
Охлаждение на элементах Пельтье (термоэлектрическое)
Принцип работы основан на эффекте переноса тепла при пропускании тока через разнородные полупроводники. Одна сторона пластины нагревается, другая — охлаждается. Холодная сторона отбирает тепло у жидкости в теплообменнике. Такое охлаждение компактно и позволяет получить температуру на 10–15°C ниже комнатной. Однако эффективность резко падает при высокой нагрузке, а для отвода тепла с
горячей стороны всё равно нужны громоздкие радиаторы.
Компрессорное (фреоновое) охлаждение
Профессиональный стандарт для мощных диодных лазеров от 1200 Вт. Система построена по замкнутому циклу: компрессор сжимает фреон, который затем расширяется в испарителе, забирая тепло у жидкого теплоносителя (воды или антифриза). Такая система охлаждения способна поддерживать стабильные 10–15°C даже при непрерывной работе в течение 8–10 часов. Уровень шума ниже, чем у воздушных аналогов, а точность регулировки температуры достигает ±1°C.
Принцип работы компрессорной и термоэлектрической систем
Чтобы правильно эксплуатировать оборудование, важно понимать принцип работы конкретного типа системы. Возьмём за основу самую распространённую в профессиональной косметологии — компрессорную.
Хладагент (фреон) циркулирует по герметичному контуру. Компрессор сжимает газообразный фреон, отчего его температура и давление растут. Затем горячий фреон поступает в конденсатор (радиатор с вентилятором), где отдаёт тепло окружающему воздуху и превращается в жидкость. Далее жидкий фреон проходит через капиллярный расширитель — давление резко падает, и фреон начинает кипеть уже при отрицательных температурах. В испарителе он забирает тепло от воды, которая циркулирует через манипулу лазерного аппарата. Охлаждённая вода возвращается к лазеру и отводит тепло от диодов. Затем цикл повторяется.
В термоэлектрических системах принцип работы иной: постоянный ток создаёт разность температур на двух сторонах модуля Пельтье. Холодная сторона охлаждает теплообменник с водой, а горячая — обдувается радиатором. Из-за низкого КПД (около 60%) такие системы охлаждения потребляют много электроэнергии, но для портативных аппаратов они остаются востребованными.
Ошибки эксплуатации: переохлаждение и конденсат
Распространённое заблуждение: чем холоднее, тем лучше. Некоторые операторы специально занижают температуру системы охлаждения до 5°C или ниже, пытаясь добиться максимальной анестезии. Однако это приводит к серьёзным проблемам.
Во-первых, слишком сильное охлаждение сапфирового окна манипулы вызывает выпадение конденсата из воздуха. Влага попадает на контакты внутрь лазерного разъёма, вызывая коррозию и короткие замыкания. Ремонт блока диодов обходится в 30–50% стоимости нового аппарата.
Во-вторых, чрезмерное охлаждение кожи спазмирует капилляры. Приток крови уменьшается, и лазерный луч хуже поглощается целевым хромофором (меланином или гемоглобином). Эффективность процедуры падает, а риск пропусков зон растёт. Оптимальная температура контактного охлаждения для эпиляции — 10–15°C, не ниже.
Также нельзя включать систему охлаждения без жидкости (сухой ход). Это мгновенно выводит из строя центробежный насос. Перед каждым сеансом проверяйте уровень теплоносителя в расширительном бачке.
Обслуживание системы охлаждения: регламент и профилактика
Чтобы система работала годами без сбоев, необходимо выполнять простые, но обязательные процедуры. Производители лазерного оборудования рекомендуют:
- Ежемесячно: чистить пылевые фильтры на вентиляционных решётках. Забитые фильтры ухудшают охлаждение радиатора конденсатора, из-за чего компрессор перегревается и может заклинить. Раз в 3-4 месяца менять фильтры.
- Раз в 6 месяцев: проверять герметичность соединений контура воды. Даже микро-капли теплоносителя на штуцерах говорят о потере давления. Доливайте дистиллированную воду или специальную смесь для систем охлаждения.
- Раз в год: проводить диагностику компрессора (для фреоновых систем) — измерять рабочие давления, проверять наличие подтеканий масла. Заправку фреона доверяйте только сертифицированным мастерам.
- При появлении ошибки: немедленно выключайте аппарат и вызывайте инженера. Дальнейшая работа с перегретым диодным лазером гарантированно уничтожит излучающие кристаллы.
Профилактика обходится в десятки раз дешевле замены диодной матрицы.
Как должна работать система охлаждения в рукоятке диодного лазера

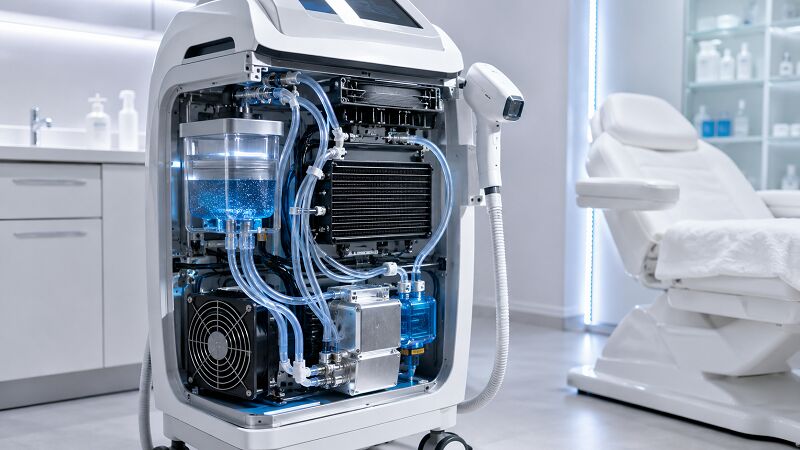

Любой диодный лазер состоит из двух ключевых частей: базового блока с мощным компрессором (или радиатором) и исполнительного элемента — рукоятки (манипулы). Именно на рукоятку ложится двойная задача: защитить диоды и охладить кожу. В профессиональных аппаратах применяется комбинированная система: вода (или антифриз) охлаждается в базовом блоке и подаётся в рукоятку, где расположен теплообменник, отбирающий тепло у лазерных диодов. Однако вода не может охладить саму кожу — для этого используется сапфировое окно, через которое проходит лазерный луч. Сапфир обладает исключительной теплопроводностью и при непосредственном контакте с кожей мгновенно отводит излишки тепла с эпидермиса, предотвращая ожоги и делая процедуру безболезненной. При этом важно, чтобы рукоятка не просто «замораживала» кожу до импульса, а работала динамически: охлаждение должно нарастать синхронно со вспышкой лазера и ослабевать в паузах.
Система охлаждения в рукоятке диодного лазера Lefis K27 построена по принципу интеллектуальной многоуровневой защиты. В отличие от старых моделей, где манипула либо постоянно холодная, либо греется от интенсивной работы, аппараты серии K27 автоматически подбирают параметры. Микропроцессорный контроллер, основываясь на этих данных, автоматически адаптирует параметры под текущие настройки процедуры — например, увеличивает мощность TEC-элементов (полупроводниковых охладителей) при переходе на высокую частоту импульсов. Такая интеллектуальная система охлаждения гарантирует, что рукоятка не перегреется, но и не переохладит кожу до спазма сосудов. В старших версиях (K27 ICE) дополнительно установлена компрессорная система на фреоне, что в сочетании с «умным» контролем делает процедуру абсолютно комфортной даже для самых чувствительных зон.
Подводя итог, грамотное охлаждение — это основа долговечности и эффективности диодного лазера. Не экономьте на этом узле, регулярно обслуживайте аппарат и следите за оптимальной температурой. Тогда ваше оборудование прослужит 5–7 лет без потери мощности.
